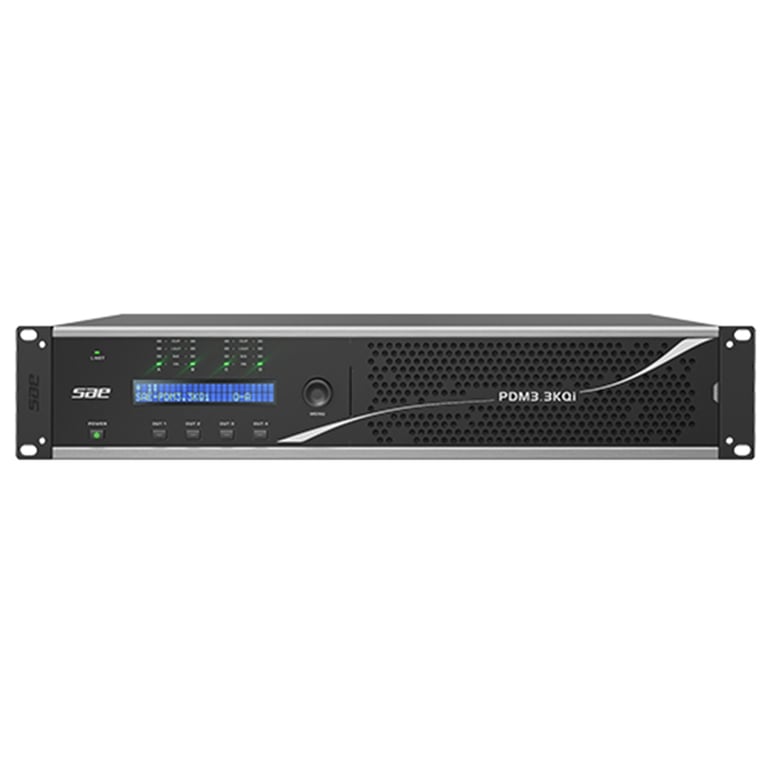

PDM3.3KQ / i Series – Bộ Khuếch Đại Công Suất Âm Thanh Số (Digital Audio Power Amplifier)
Dòng SAE Audio PDM sở hữu hệ thống nguồn hiệu suất cao với công nghệ khuếch đại số Class D, đạt hiệu suất chuyển đổi năng lượng siêu cao 98% và mật độ công suất tăng 300%. Nguồn xung SMPS ổn áp cung cấp dự trữ công suất động lên đến 14.000W, hỗ trợ tự động thích ứng điện áp toàn cầu (100–240V).
Với PFC chủ động (Power Factor Correction), ampli đạt THD+N < 0,025%, SNR >118dB và dải động >113dB. Ở tải 2,7Ω, mỗi kênh có thể xuất 3250W công suất liên tục, dễ dàng kéo các hệ thống loa line array cỡ lớn. Khả năng đáp ứng quá độ ở mức mili-giây giúp tái tạo chính xác các hiệu ứng âm thanh động và giọng hát tinh tế.
PDM3.3KQi được trang bị bộ xử lý DSP lõi kép, xử lý thuật toán lọc lai IIR + FIR theo thời gian thực, cho phép hiệu chỉnh chính xác pha tuyến tính, tối ưu đáp ứng xung, tái tạo không gian âm thanh trong suốt “không màu âm”. Hỗ trợ xử lý độ phân giải cao 96kHz / 40bit, cung cấp preset EQ đa kịch bản cho nhà hát, biểu diễn live và lắp đặt cố định. Thiết bị có 4×4 cổng XLR balanced vào/ra, 2 kênh AES/EBU digital, cùng giám sát – điều khiển từ xa qua Ethernet (RJ45). Cung cấp giải pháp cấu hình trường âm miễn phí và thư viện preset DSP (độc quyền cho người dùng PDM3.3KQi).
Tính năng
-
Module công suất Class D hiệu suất cao
-
Nguồn SMPS ổn áp, điện áp đa dụng toàn cầu
-
Ngõ vào tín hiệu XLR và cổng link
-
Cổng ra SpeakON NL4 và CA-COM 8 pin
-
Công tắc chọn độ nhạy đầu vào ở mặt sau
-
Công tắc clip limiter ở mặt sau (PDM3.3KQ)
-
Đèn báo độc lập theo từng kênh ở mặt trước: POWER ON, SIGNAL (đỏ khi ở chế độ bảo vệ), dòng OUT và cảnh báo CLIP
-
DSP tích hợp (PDM3.3KQi)
Ứng dụng
Lắp đặt chuyên nghiệp cố định, tăng cường âm thanh nhà hát quy mô lớn, biểu diễn live yêu cầu dải động cao; tương thích hệ thống line array / point source.
Thông số kỹ thuật
Model
-
PDM3.3KQ | PDM3.3KQi
Công suất đầu ra
(AC 220V/50Hz ±10%, tất cả kênh hoạt động, THD = 1%)
| Chế độ | PDM3.3KQ | PDM3.3KQi |
|---|---|---|
| 8Ω Stereo | 1400W ×4 | 1550W ×4 |
| 4Ω Stereo | 2600W ×4 | 2750W ×4 |
| 2.7Ω Stereo | 3250W ×4* | 3300W ×4* |
| 2Ω Stereo | 2900W ×4* | 2900W ×4* |
Thông số khác
| Hạng mục | PDM3.3KQ | PDM3.3KQi |
|---|---|---|
| Đáp tuyến tần số | 20Hz – 20kHz (+0.18/-0dB) | 20Hz – 20kHz (+0.2/-0.2dB) |
| THD+N | < 0,025% | < 0,025% |
| Tỷ lệ S/N (A-weighting) | >118dB | >105dB |
| Dải động | >113dB | >105dB |
| FFT | < -85dBV | < -75dBV |
| Độ nhạy đầu vào | 1.4V / 32dB / 26dB | 32dB |
| Trở kháng đầu vào (bal/unbal) | 20kΩ / 10kΩ | 40kΩ / 20kΩ |
| Hệ số khuếch đại | 38dB | 32dB |
| Mạch công suất | Class D | Class D |
| Làm mát | Luồng gió từ trước ra sau | Luồng gió từ trước ra sau |
| Dải điện áp | AC 100V – 240V | AC 100V – 240V |
Kích thước / Trọng lượng
(Kích thước đóng gói và trọng lượng chỉ mang tính tham khảo; thông số chính xác theo từng lô sản phẩm)
-
Kích thước sản phẩm (mm): 483 × 434 × 89
-
Kích thước đóng gói (mm): 640 × 565 × 170
